一、HG/T20592-2009止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統(tǒng)壓的輔助系統(tǒng)提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
HG/T20592-2009標準H41W不銹鋼升降式止回閥
二、HG/T20592-2009止回閥 主要外形尺寸和連接尺寸(mm)
型號 | 公稱通徑DN(mm) | 尺寸 | ||||||
L | D | D | D | Z-φd | b | H | ||
| 15 | 130 | 95 | 65 | 45 | 4-φ14 | 14 | 77 |
20 | 150 | 105 | 75 | 55 | 4-φ16 | 16 | 77 | |
25 | 160 | 115 | 85 | 65 | 4-φ16 | 16 | 80 | |
32 | 180 | 140 | 100 | 78 | 4-φ18 | 18 | 85 | |
40 | 200 | 150 | 110 | 85 | 4-φ18 | 18 | 95 | |
50 | 230 | 165 | 125 | 100 | 4-φ19 | 19 | 105 | |
65 | 290 | 185 | 145 | 120 | 4-φ20 | 20 | 120 | |
80 | 310 | 200 | 160 | 135 | 8-φ20 | 20 | 130 | |
100 | 350 | 220 | 180 | 155 | 8-φ22 | 22 | 140 | |
125 | 400 | 250 | 210 | 185 | 8-φ22 | 22 | 155 | |
150 | 480 | 285 | 240 | 210 | 8-φ24 | 24 | 180 | |
200 | 600 | 340 | 295 | 265 | 12-φ26 | 26 | 215 | |
三、HG/T20592-2009止回閥 作用原理
本閥門在使用過程中，介質按圖示箭頭方向流動。
當介質按規(guī)定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

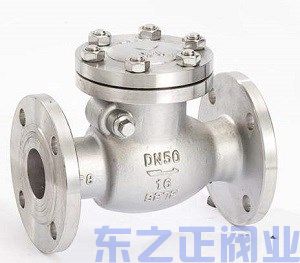

HG/T20592-2009標準H44W不銹鋼旋啟式止回閥
四、HG/T20592-2009止回閥主要外形和主要連接尺寸（mm）
產品型號 Type | 公稱通徑 DN | PN1.6/2.5MPa | ||||||
L | D | D1 | D2 | b | Z-Φd | H | ||
H44H-16C H44Y-16C H44W-16P H44Y-16P H44 - 16R H44Y-16I | 50 | 230 | 165 | 125 | 100 | 16 | 4-Φ18 | 135 |
65 | 290 | 185 | 145 | 120 | 18 | 4-Φ18 | 142 | |
80 | 310 | 200 | 160 | 135 | 20 | 8-Φ18 | 165 | |
100 | 350 | 220 | 180 | 155 | 20 | 8-Φ18 | 180 | |
125 | 400 | 250 | 210 | 185 | 22 | 8-Φ18 | 210 | |
150 | 480 | 285 | 240 | 210 | 24 | 8-Φ23 | 233 | |
200 | 550 | 340 | 295 | 265 | 26 | 12-Φ23 | 304 | |
250 | 650 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | |
350 | 850 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | |
400 | 950 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | |
500 | 1150 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | |
