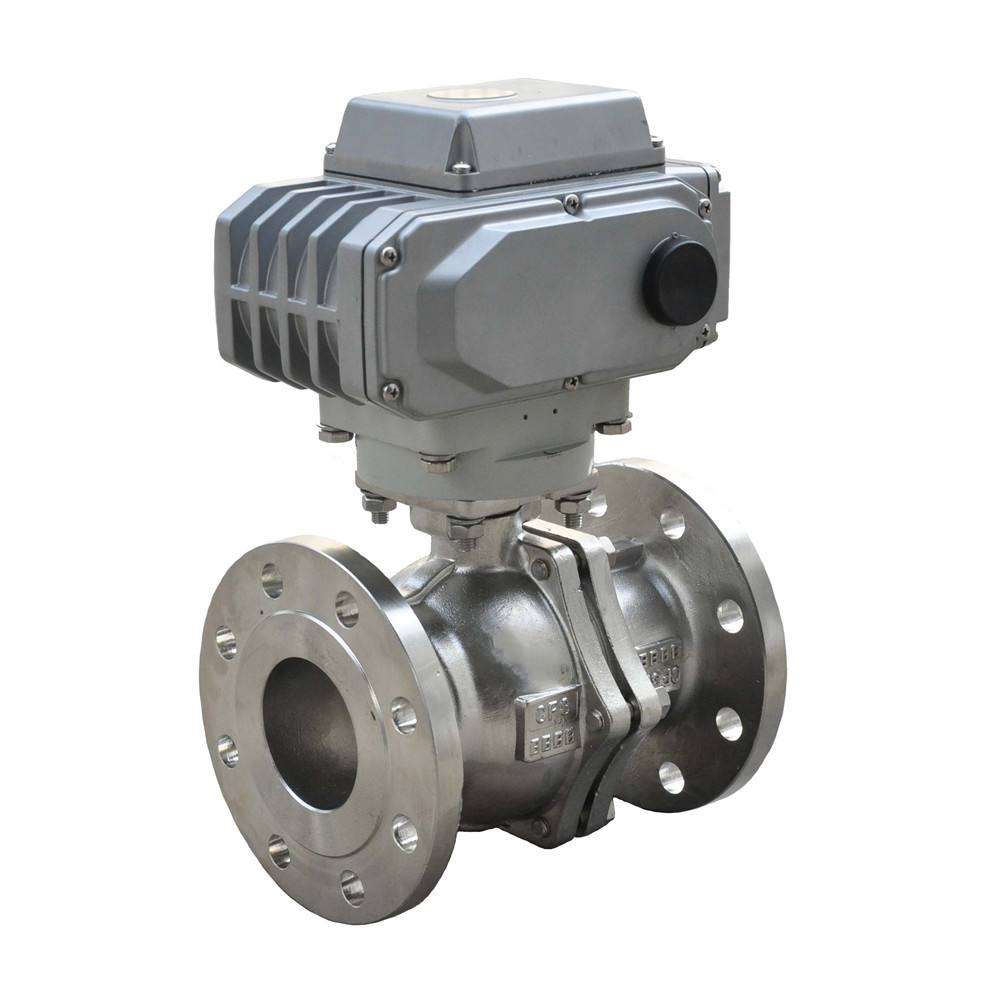

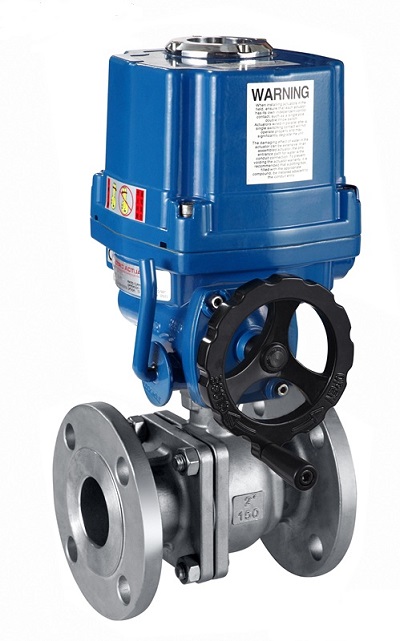

電動不銹鋼球閥 型號名稱：Q941F 執行器：開關型、防爆型、調節型

公稱通徑：DN15~DN250（mm） 公稱壓力PN：1.0、1.6、2.5、4.0MPa 動作范圍：0~90°

適用介質：水、油、氣等 泄漏量：0符合ANSIB16.104 5級標準  材質：碳鋼、不銹鋼、合金鋼

一、電動不銹鋼球閥 型號編制說明：（Q941F-16P）

二、電動不銹鋼球閥 原理：

Q941F電動不銹鋼球閥是不銹鋼球閥裝配電動執行機構組成的一種快速切斷的電動球閥。閥門主體材料為精密鑄造的不銹鋼，可用于多種腐蝕性介質，也可以用于低溫或者高溫的工作使用環境，選擇不同功能的不銹鋼球閥可以滿足多種不通的工藝需求。通過電動執行機構的電機控制閥桿轉動實現閥門的開閉，以實現以實現就地控制和遠距離集中控制特別適合高空環和高危等不宜人為操作的環境，也適需要快速關閉的工藝條件，提高了工作效率和安全性。

三、電動不銹鋼球閥 概述：

電動不銹鋼球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。東之正電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。

四、電動不銹鋼球閥 特點：

1，球閥是所有閥類中流阻最小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。

2，雙向密封，密封性能好。閥座一般采用聚四氟乙烯材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。

3，閥桿采用防吹出結構設計，即使出現閥腔異常升壓以及填料壓塊失效情況下也能保證閥桿不會被介質吹出，而且閥桿采用下裝設計，閥桿的倒密封也隨著介質壓力的增加而增大。

4，閥桿填料采用V型密封結構，V型填料能夠?qū)⑻盍蠅荷w的壓緊力及介質力有效的轉化為閥桿的密封力。將傳統的填料壓蓋改為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓蓋始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，減小了閥門的操作力矩。

5，可以根據客戶要求設置防靜電結構，通過閥桿使球體和閥體之間形成靜電通道，從而可將球體與閥座開關過程中產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸危險。

6、方便安裝電動、氣動執行器，節省安裝空間。配用精小型、QT等系列電動執行機構，AC220V或AC380V電源即可控制運轉，對閥門進行開關控制。
