一、防爆電動截止閥 閥門型號：J941H，J941Y，J941W 通徑規格：DN50～DN250
結構形式：直通 閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV 公稱壓力：PN16-PN160 適用溫度：-29℃-550℃
應用范圍：蒸汽、油品、可燃氣體、煤礦、冶金 產品特點：耐高溫、操作功能強、安全系數高、性能穩定等
二、防爆電動截止閥 簡介：
防爆電動截止閥適用于易燃易爆的工況場合當中，主要由防爆型電動執行裝置與截止閥組合而成，依靠電源驅動來開啟或關閉閥門。防爆型電動截止閥防護等級為IP68，執行器性能符合JB/T8528-1997技術條件的規定，適用于蒸汽、油品管道上，具有耐高溫、操作功能強、安全系數高、性能穩定等特點。

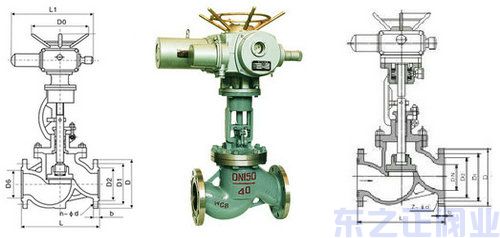

防爆電動截止閥結構圖
三、防爆電動截止閥 工作原理：
防爆電動截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閉截閥門的力比開啟截閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
四、 防爆電動截止閥 性能規范：
實驗壓力 | 公稱壓力16. 20. 25. 32(MPa) |
強度試驗 | 24.0 30.0 37.5 48.0 |
密度實驗 | 17.6 22.0 27.5 35.2 |
工作溫度 | ≤550℃ |
適用介質 | 水、蒸汽、油品、腐蝕性介質 |
五、防爆電動截止閥零件材料：
1 | 閥體 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
2 | 閥芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
3 | 閥桿 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
4 | 閥蓋 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
5 | 填料 | 柔性石墨、PTFE |
6 | 填料壓蓋 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
