偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。偏心半球閥特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
|
|

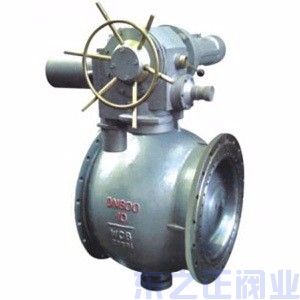

氣動偏心半球閥 | 電動偏心半球閥 |
偏心半球閥 主要零件材料
序號 | 名稱 | 代號 | 材料 | ||
WCB | 304 CF8 | 316 CF8M | |||
1 | 閥體 | WCB ZG230-450 | 0Cr18Ni9 | 0Cr18Ni12Mo2Ti | |
2 | 下端蓋 | Q235-A | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
3 | 內六角圓柱頭螺釘 | GB/T70-2000 | Q235-A | 1Cr17Ni2 | 0Cr18Ni12Mo2Ti |
4 | 下固定軸調節螺栓 | Q235-A | 1Cr17Ni2 | 1Cr17Ni2 | |
5 | 六角螺母 | GB/T6710-2000 | Q235-A | 1Cr17Ni2 | 1Cr17Ni2 |
6 | 下墊片 | 不銹鋼柔性石墨；PTFE；316夾柔性石墨 | |||
7 | 下軸承 | 0Cr18Ni9Ti | 0Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
8 | 下固定軸 | 2Cr13 | 304 | 0Cr18Ni12Mo2Ti | |
9 | 球體 | ZG2Cr13 | 0Cr18Ni9 | 0Cr18Ni12Mo2Ti | |
10 | 閥座壓圈 | Q225-A | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
11 | 閥座 | Q225-A | PTFE/1Cr18Ni12Mo2Ti | PTFE/1Cr18Ni12Mo2Ti | |
12 | 內六角圓柱頭螺釘 | GB/T70-2000 | Q235-A | 1Cr17Ni2 | 1Cr17Ni2 |
13 | 閥座墊片 | 不銹鋼柔性石墨 | 1Cr17Ni2 | 0Cr18Ni12Mo2Ti | |
14 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
15 | 上軸承 | 0Cr18Ni9Ti | 0Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
16 | 對開圓環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
17 | 定位圈 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
18 | 填料 | 柔性石墨 | 柔性石墨；PTFE | 柔性石墨；PTFE | |
19 | 六角螺塞墊片 | 0Cr18Ni9Ti | 0Cr18Ni9Ti | 0Cr18Ni9Ti | |
20 | 六角螺塞 | 2Cr13 | 1Cr17Ni2 | 1Cr17Ni2 | |
21 | 六角螺塞 | 2Cr13 | 1Cr17Ni2 | 1Cr17Ni2 | |
22 | 支架 | WCB ZG230-450 | WCB；304 | WCB；304 | |
23 | 雙頭螺栓 | GB/T901-1988 | 35CrMoA | 1Cr17Ni2 | 1Cr17Ni2 |
24 | 六角螺母 | GB/T6170-2000 | Q245-A | 0Cr18Ni9 | 0Cr18Ni9 |
25 | 填料壓套 | 1Cr13 | 1Cr18Ni12Mo2Ti/1Cr18Ni9 | 1Cr18Ni12Mo2Ti/1Cr18Ni9 | |
26 | 填料壓板 | WCB | 0Cr18Ni9 | 0Cr18Ni9 | |
27 | 雙頭螺栓 | GB/T901-1988 | 35CrMoA | 1Cr17Ni2 | 1Cr17Ni2 |
28 | 六角螺母 | GB/T6170-2000 | Q245-A | 0Cr18Ni | 0Cr18Ni |
29 | 六角螺栓 | GB/T5783-200 | Q235-A | 1Cr17Ni2 | 1Cr17Ni2 |
30 | 驅動裝置 | ||||
31 | 六角螺塞墊片 | 0Cr18Ni9Ti | 0Cr18Ni9Ti | 0Cr18Ni9Ti | |
32 | 六角螺塞 | 2Cr13 | 0Cr18Ni9Ti | 0Cr18Ni9Ti | |
材料性能 | 材料代號 | |||||
WCB | 304 | 316 | 304L | 316L | 321 | |
ZG230 | 0Cr18Ni9（CF8） | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | ZG7Cr18Ni9T | |
適用介質 | 水、油品、蒸汽 | 硝酸類 | 醋酸類 | 強氧化介質 | 尿素等腐蝕介質 | 硝酸類 |
測試范圍Mpa | ||||||
項目 | 公稱壓力 | 殼體壓力試驗 | 密封測試 | 上密封測試 | 低壓密封測試 | 探傷測試 |
試驗介質 | 水 Mpa | 水 Mpa | 水 Mpa | 氣 Mpa | GB/T6440-1992 | |
時間 | （S） | 120 | 60 | 60 | 0.5~0.6 | |
壓力測試 | 1.0Mpa | 1.5 | 1.1 | 1.1 | ||
1.6Mpa | 2.4 | 1.76 | 1.76 | |||
2.5Mpa | 3.75 | 2.75 | 2.75 | |||
偏心半球閥 性能規范

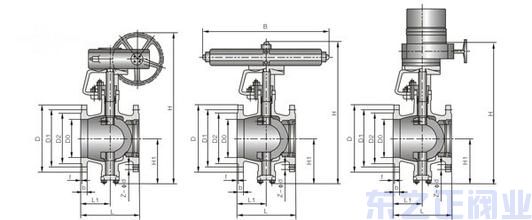

偏心半球閥 主要外形尺寸
公稱壓力 | 公稱通徑 | 尺寸 | |||||||
L | D | K | d | f | C | Z-￠d | H | ||
1.6
| 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
50 | 178 | 165 | 125 | 100 | |||||
65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
100 | 229 | 220 | 180 | 155 | 370 | ||||
125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
