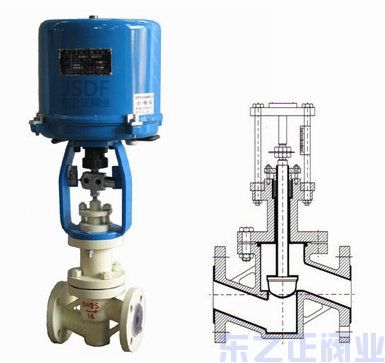

電動襯氟調節閥
閥門型號：ZDLPF46 通徑規格：DN20～DN150mm
結構形式：單座柱塞襯氟閥芯 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16 適用溫度：-40-180℃
應用范圍：酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體 產品特點：耐腐蝕、密封性能好、泄露量小
一、電動襯氟調節閥 概述：
ZDLPF46電子式電動襯氟調節閥具有良好的耐腐蝕性能，該閥接觸介質的部位（閥體內腔、閥芯、閥座）全襯有氟塑料，能耐酸、堿，強腐蝕介質，且密封性能好，采用聚四氟乙烯材質的密封，確保無滲漏，泄漏量小，由于閥芯、閥座是軟密封，故泄漏量低于國家Ⅳ級標準。電動襯氟調節閥可廣泛適用于對酸、堿等強腐蝕機制和有毒、易揮發等氣體、液體介質的過程控制、調節。
二、電動襯氟調節閥 特點：
電動襯氟調節閥內有伺服放大器，無需另配伺服放大器，輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小、重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
三、電動襯氟調節閥 參數：
閥體 | |
形 式 | 直通單座球型閥 |
公稱通徑 | G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
公稱壓力 | PN16bar |
法蘭標準 | RF |
材 料 | 鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等 |
工作溫度 | -40-180℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料 |
閥內組件 | |
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性和線性特性 |
閥芯材料 | 2Cr13、襯聚四氟乙烯(F46) |
閥座材料 | 2Cr13、襯聚四氟乙烯(F46) |
波紋管材料 | 聚四氟乙烯{ F46） |
四、電動襯氟調節閥 執行器：
執行機構 | |||||||||
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | ||
活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | ||
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | ||
最大行程L(mm) | 30 | 60 | 100 | ||||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | ||
主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||||
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||||
環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||||
五、電動襯氟調節閥 外形尺寸表：
| 公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 |
| A | 267 | 267 | 267 | 267 | 267 | 267 | 350 | 350 | 350 | 470 |
| H1 | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
| H | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
