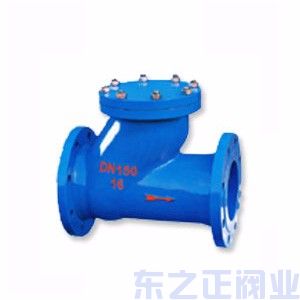

HQ41X滾球式球形止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。
主要技術參數
型號 | 公稱壓力(MPa) | 試驗壓力PS(MPa) | 工作溫度(℃ ) | |
殼體 | 密封 | |||
HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80 |
1.6 | 2.4 | 1.76 | ||
主要零件材料
零 件 名 稱 | 材 質 |
閥體、閥蓋 | 球鐵、鑄鋼 |
球架、檔板 | 球鐵、鑄鋼 |
球 體 | 碳鋼包橡膠 |
主要外形尺寸
公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L(mm) | 216 | 241 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
連接尺寸 | PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準 | |||||||||
