氣動切斷球閥

來源:JSDF閥門 發布時間:2020-04-27 次瀏覽

氣動切斷球閥

氣動切斷球閥 閥門型號:Q641F,Q641H

通徑規格:DN15~DN300  結構形式:浮動直通O型

閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316  公稱壓力:PN16、PN25、PN40、PN64

適用溫度:-40℃~450℃   應用范圍:液體、燃?xì)狻⒄羝?、油品、腐蝕性介質

產品特點:流阻力小,啟閉迅速,結構緊湊,適用范圍廣

一、氣動切斷球閥概述:
氣動切斷球閥(開關球閥)常用于要求快速關閉管路介質流通的場合,主要由單作用氣動執行器與O型球閥組成,具有緊急復位的功能,可在遇到突發故障或失去氣源時,快速關閉閥門,防止介質流入。氣動O型切斷球閥以壓縮空氣為動力源,且執行速度非??欤哂懈呔珳?zhǔn)的開閉功能,可嚴密切斷管路中的流體,可就地控制和遠距離集中控制,提高了使用的安全性。

二、氣動切斷球閥產品特點:

氣動切斷球閥產品特點:

1,氣動O型球閥可根據使用要求不同,選用金屬密封和軟密封結構,滿足不同工況場合。

2,密封性能極佳,結構易于密封,而且閥封能力隨著介質壓力的增高而增大。

3,氣動O型切斷球閥閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞。

4,流體阻力小,球閥全開時與管路形成全通道,介質基本可以毫無阻力的流過。

5,不僅能控制氣體,液體和蒸汽介質,也適用于控制污水和含有纖維的本質。

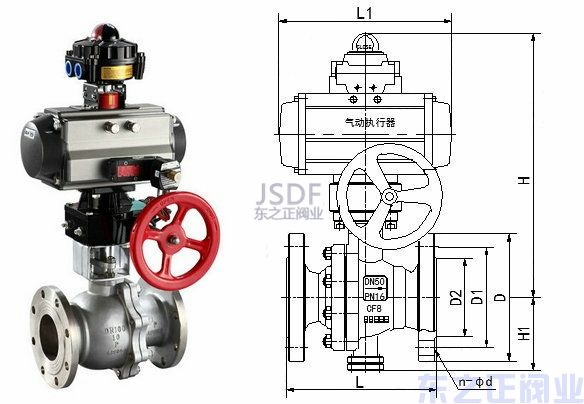

氣動切斷球閥結構圖

三、氣動切斷球閥技術參數:

公稱通徑

DN15~DN300(mm)

公稱壓力

PN1.6、2.5、4.0、6.4MPa

連接形式

法蘭式、螺紋連接

驅動方式

氣源驅動0.4-0.7Mpa(可帶手動裝置)

閥芯形式

“O”型球形閥芯

適用溫度

軟密封≤180℃,金屬密封≤450℃

流量特性

快開特性

閥體材質

碳鋼、不銹鋼304、316、316L

密封材料

增強聚四氟乙烯,對位聚苯

適用范圍

液體、燃?xì)狻⒄羝?、油品、腐蝕性介質等

作用形式

開關型(開關兩位切斷)單作用(彈簧復位功能),雙作用(氣開氣關)

四、氣動切斷球閥動作原理:

當氣動切斷球閥壓縮氣體通過電磁閥或其他控制器進入氣缸的一端,推動活塞開始移動,通過活塞桿,曲柄,立軸等傳動機構,使球芯以立軸為中心旋轉90°,使球閥由開(或關)的狀態變?yōu)殛P(guān)(或開)的狀態,達到對管道內介質的自動控制。氣動開關球閥在氣缸式執行機構側面有兩個G1/4"的螺孔,可以通過連接板安裝電磁換向閥,頂部也有兩個M10X1的螺孔,可以通過支承件安裝兩個行程開關,中心旋轉頂端可用扳手進行手動操作。
五、氣動切斷球閥零件材料:

零件名稱

材料

閥體閥蓋

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨

適用介質

液體、氣體、蒸汽、油品及其它腐蝕性介質等
