氣動防爆蝶閥 閥門型號：FBD671X，F(xiàn)BD641X，F(xiàn)BD673H，F(xiàn)BD643H

通徑規格：DN50～DN1200  結構形式：中線型，三偏心（對夾式，法蘭）

閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316   公稱壓力：PN6、PN10、PN16、PN25、PN40  適用溫度：-40℃～450℃

應用范圍：可燃氣體、氣體、液體、粉塵等介質  產品特點：啟閉快，可遠程控制，適用于易燃易爆的場所

一、氣動防爆蝶閥  概述：

 氣動防爆蝶閥主要由氣動執行機構和蝶閥組成，另加附件防爆電磁換向閥、防爆限位開關、防爆定位器、手操機構等，按連接形式不同可分為法蘭式與對夾式，根據使用條件選用不同的密封材質，分為硬密封（高溫高壓）和軟密封（常溫常壓）。氣動防爆蝶閥主要用來做截斷介質使用，亦可根據工況需要裝配上閥門定位器，輸入4-20mA模擬量及0.4-0.7Mpa氣源壓力對介質流量、壓力等進行調節控制。

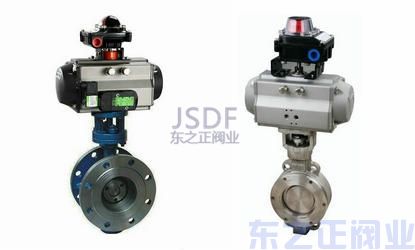

        氣動法蘭防爆蝶閥              氣動對夾式防爆蝶閥

二、氣動防爆蝶閥  應用范圍：

氣動防爆蝶閥適用于易燃易爆的氣體、液體、粉塵等介質，且防爆等級為EXdII BT4隔爆型?？蓮V泛用于給排水、污水、水處理環保、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。

 三、氣動防爆蝶閥  技術參數：

四、氣動防爆蝶閥  附件可選：

回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）；

電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）；

三聯件：可對氣源起穩壓、過濾作用；

手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥；

電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）。

五、氣動防爆蝶閥  外型結構：

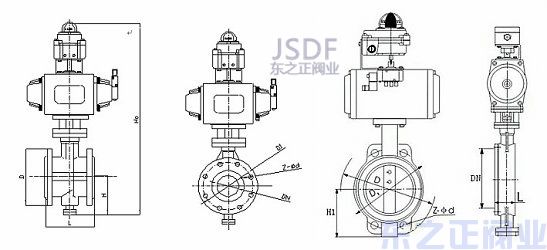

     氣動防爆法蘭蝶閥結構圖                   氣動防爆對夾蝶閥結構圖

六、氣動防爆蝶閥  性能規范：
