氣動調節蝶閥 閥門型號：D671X，D641X，D673H，D643H  通徑規格：DN50～DN1200

結構形式：中線型，三偏心（對夾式，法蘭） 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN40  適用溫度：-40℃～450℃

應用范圍：氣體、水、蒸氣、油品、酸類腐蝕性等  產品特點：實現對介質流量、壓力、溫度等參數的調節控制

一、氣動調節蝶閥 概述：

氣動調節蝶閥是利用氣源驅動來調節碟板開度，從而控制介質流量大小的可調節型氣動蝶閥，主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后，通過0.4-0.7MPa進氣來調節閥門的開度大小，從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的比例式精確調節，是調節流量和截?cái)嗔黧w的最佳裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封)，以滿足于不同的使用要求，廣泛應用于化工、環保、空氣、水、燃?xì)?、蒸汽及含有腐蝕性介質的管道上。

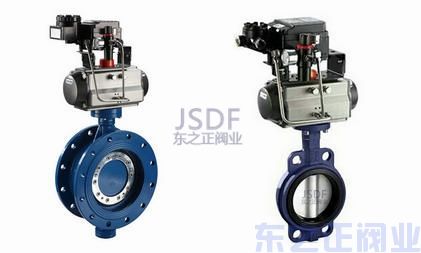

        氣動法蘭調節蝶閥                氣動對夾式調節蝶閥

二、氣動調節蝶閥  原理：

氣動調節蝶閥執行機構分為單作用和雙作用原理，也就是常見的氣動開關蝶閥和氣動調節蝶閥。單作用為氣關彈簧復位式和氣開彈簧自動歸位，單作用適用于要求常開或常閉的場所。雙作用為氣開氣關式，開啟和關閉都需要?dú)庠磯毫Γ{(diào)節型氣動蝶閥應當選用雙作用方式。
三、氣動調節蝶閥  技術參數：

四、氣動調節蝶閥 標準規范：

五、氣動調節蝶閥  執行器參數：
